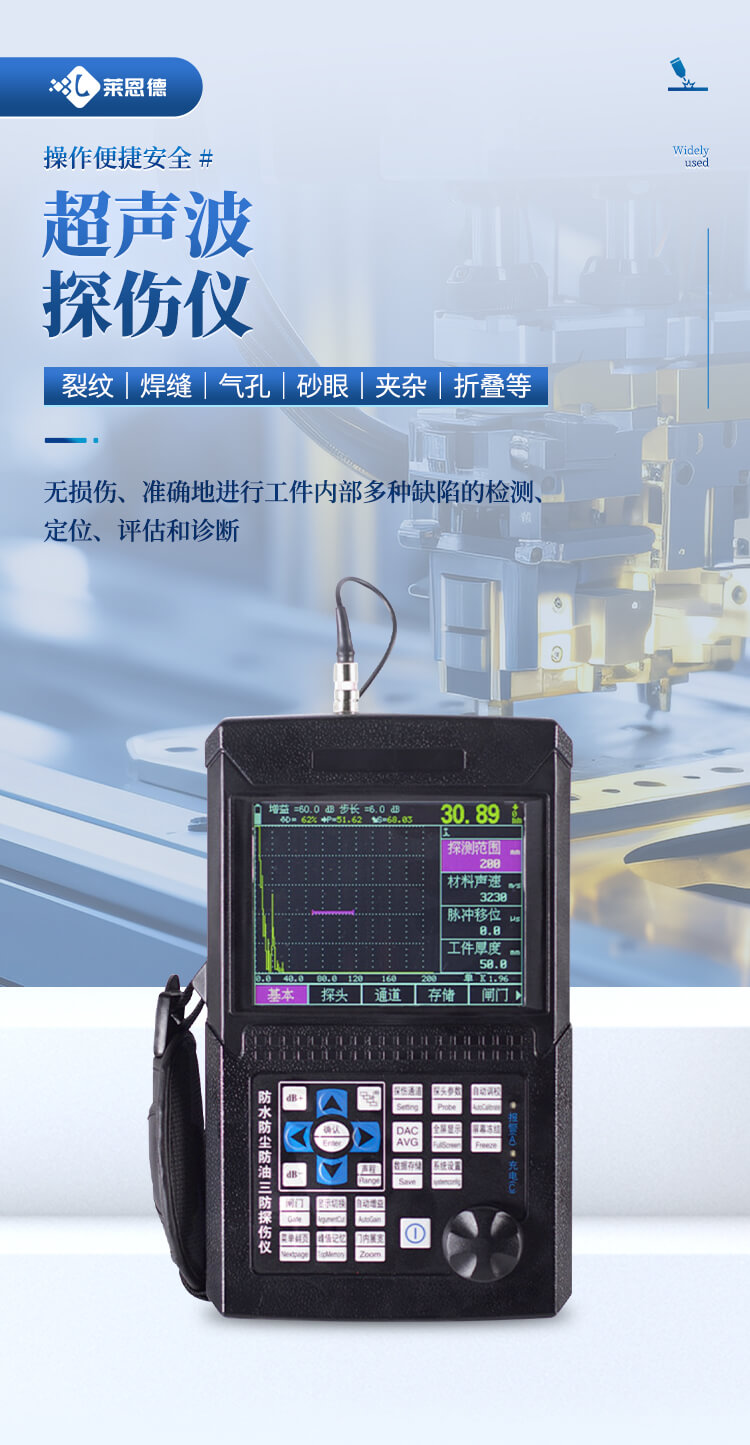

坚固耐用,防水防尘,抗干扰能力好
内置USB接口,插入SD卡,可探伤过程录像

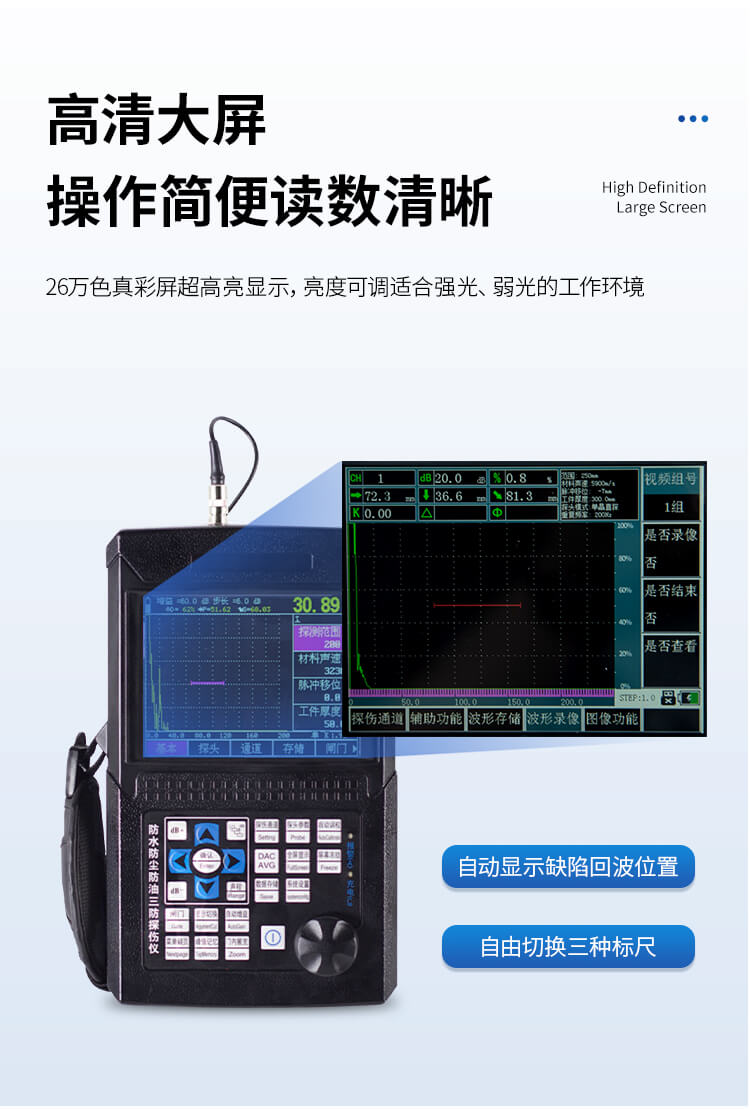

大屏幕高亮显示,可以适合在阳光下、涵洞中探伤的要求,锂电池供电,工作时间8小时
具有防水、防油、防尘三防功能,使用寿命延长,是常规探伤仪使用寿命的几倍
闸门:进波门、失波门;单闸门读数、双闸门读数

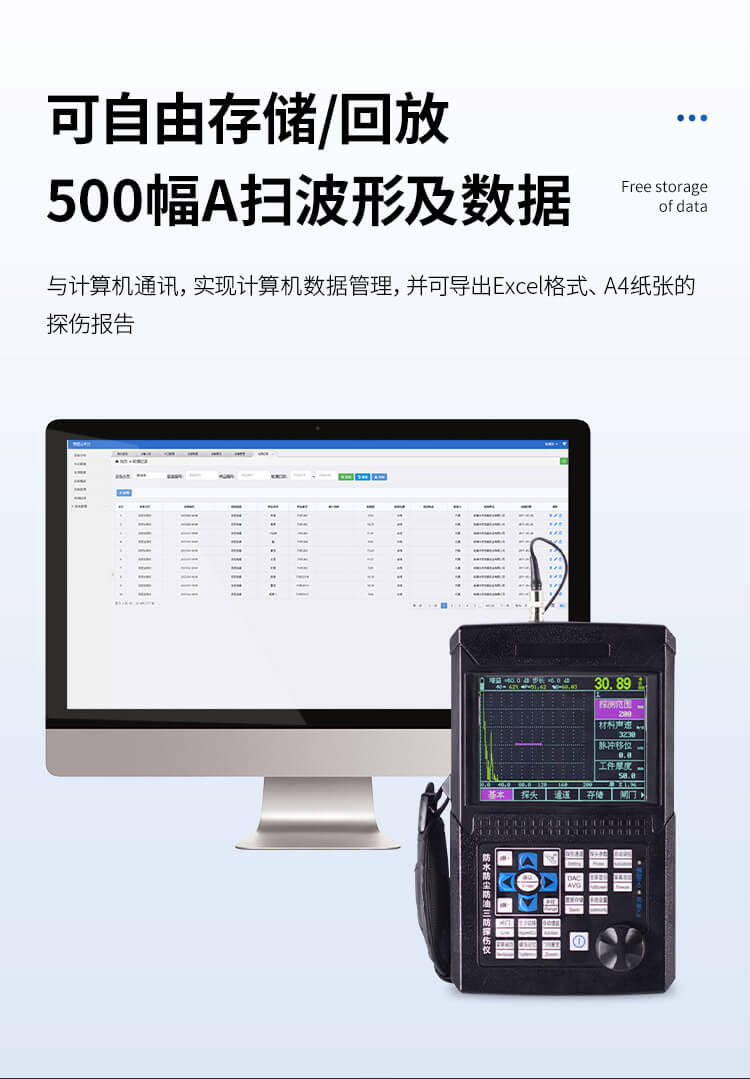

可存储300幅A形图形、参数(可根据用户需求扩展)
利用标准试块自动生成DAC、AVG曲线,取样点不受限制,并可进行补偿与修正
自动匹配阻尼,智能化操作探伤,闸门自动报警(蜂鸣报警,LED灯报警)
100个探伤通道,可自由输入并存储任意行业的探伤标准(可扩展)
自动显示回波相关参数(深度D、水平P、距离S、波幅H)
自由切换三种标尺(深度D、水平P、距离S)
自动计算缺陷当量φ值,峰值记忆功能
两种探测方式:峰值、边沿
三种探头方式:单晶、双晶、穿透
可根据实际工件生成自定义探伤工艺,现场探伤不需携带试块
项目 | 技术数据 |
扫描范围(mm) | 0~10000 |
垂直线性误差 | ≦2% |
水平线性误差 | ≦0.1% |
探伤灵敏度余量 | ≧65dB(深200mmφ2平底孔) |
动态范围 | ≧34dB |
分辨率 | ≧45dB |
频率范围(MHz) | 0.5~20 |
增益调节(dB) | 0~120 |
材料声速(m/s) | 1000~9999 |
回波抑制 | 0~80% |
工作温度(℃) | -27~70 |
B扫 | 有 |
两孔测试法 | 有 |
探伤录像 | 有 |
脉冲/发射强度 | 可调 |
外形尺寸(mm) | 240*160*40 |
重量(Kg) | 1.3 |

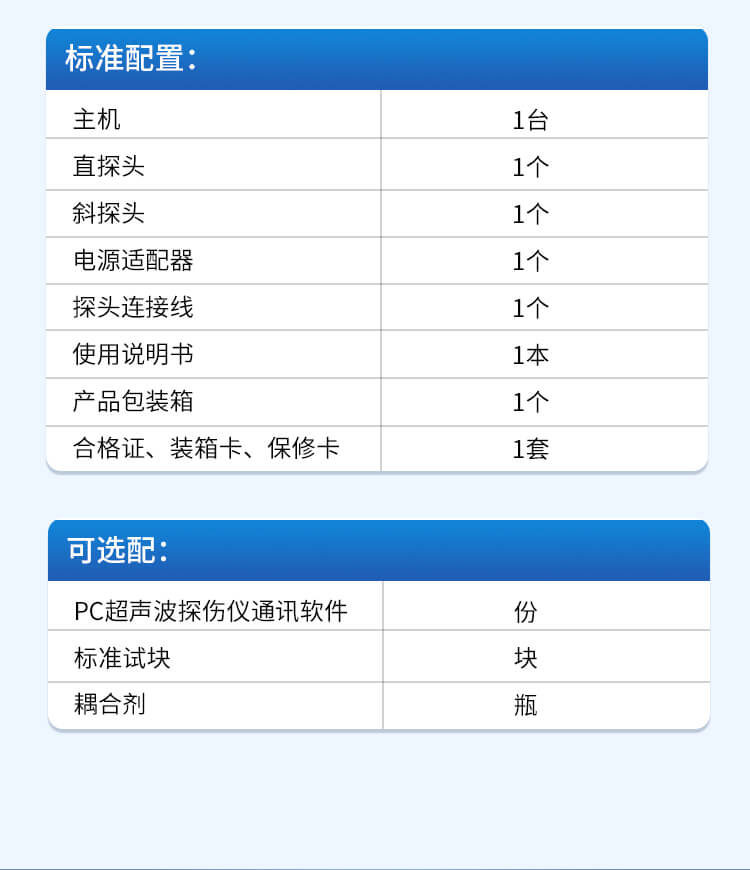

选配 | 探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆 |
