行星式球磨机皮带更换步骤与松紧度准确调整（保障传动效率）

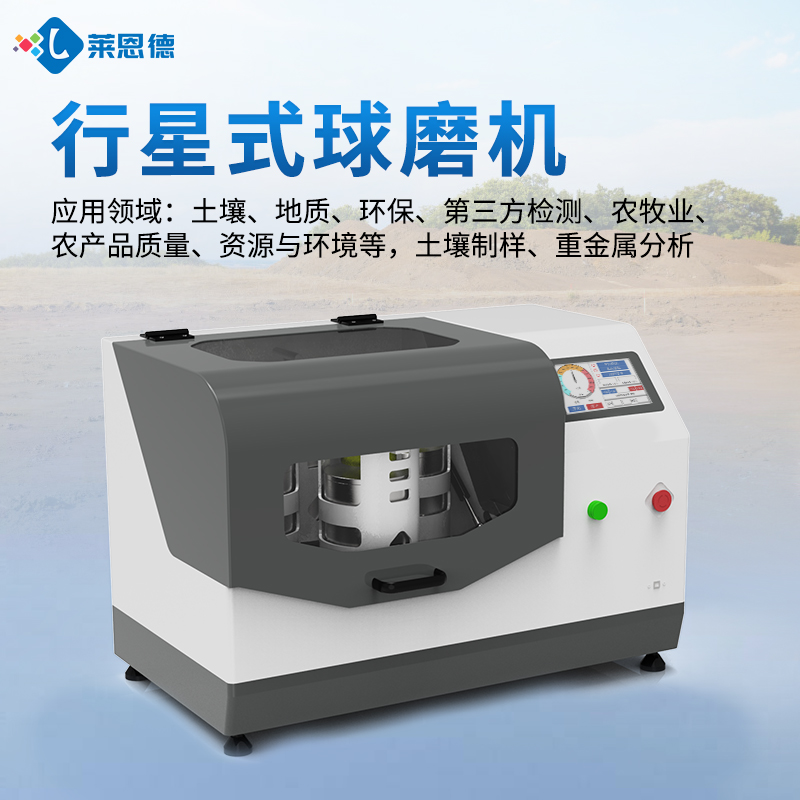

　　行星式球磨机作为粉体研磨、材料混合的核心设备，其皮带传动系统的稳定性直接决定研磨效率、运行噪音与设备寿命。皮带长期受交变载荷与高温影响，易出现老化、伸长、打滑、开裂等问题，定期更换皮带并准确调整松紧度，是维持球磨机高传动效率、避免丢转、过载、轴承异常磨损的关键维护环节。本文结合行星式球磨机结构特点，详细拆解皮带更换全流程，并要点说明松紧度调整方法与标准，确保设备快速稳定运行。

　　一、更换前准备：安全与配件核查

　　行星式球磨机多采用三角带（V带）或联组三角带传动，更换前需做好安全防护、工具准备与配件匹配，杜绝操作风险与配件不兼容问题。

　　1.安全保障（核心前提）

　　切断设备总电源，悬挂“设备维修、禁止合闸”警示牌，确认电机、公转/自转主轴完全停止运转，避免传动部件意外启动造成卷入伤害。

　　佩戴防护手套、护目镜，清理设备周边杂物，确保操作空间充足；拆除皮带防护罩，放置于安全区域，防止磕碰变形。

　　2.工具与配件准备

　　工具：套筒扳手、活动扳手、扭力扳手、螺丝刀、卷尺、皮带张力计、干净抹布、工业清洁剂（去油污）。

　　配件：匹配原型号的新皮带（核对型号如SPB、SPA、3V、5V及长度、宽度，行星式球磨机常用联组三角带，严禁新旧皮带混用）；备用螺栓、垫片（若固定件磨损）。

　　3.旧皮带与传动系统检查

　　观察旧皮带：是否有龟裂、掉块、脱层、侧边严重磨损、油污浸润等问题，记录损坏原因（如过载、对中偏差、松紧不当）。

　　检查皮带轮：主动轮（电机端）、从动轮（主轴端）、张紧轮槽内是否有油污、杂质、磨损毛刺；确认三轮共面度（偏差≤2mm），若偏移需先校正，避免新皮带偏磨脱落。

　　清洁皮带轮：用抹布蘸工业清洁剂擦拭轮槽，去除油污、粉尘，确保轮槽与皮带贴合紧密。

　　二、皮带更换标准步骤（行星式球磨机专用）

　　莱恩德行星式球磨机皮带环绕主动轮、从动轮与张紧轮，拆卸与安装需遵循“先松后拆、先装后紧”原则，避免硬撬损伤皮带与轮槽。

　　步骤1：松开张紧机构与电机固定螺栓

　　找到球磨机电机底座调节螺栓（前后2-4颗）与张紧轮固定螺母，用套筒扳手逆时针旋松，无需完全拆卸

　　缓慢移动电机（向靠近从动轮方向），或松开张紧轮弹簧/调节螺杆，使皮带完全松弛，无拉伸张力。

　　严禁用撬棍、螺丝刀硬撬皮带，防止皮带内部线绳断裂、轮槽划伤。

　　步骤2：拆卸旧皮带

　　用手轻轻将旧皮带从皮带轮槽中逐一脱出，先取下主动轮端，再脱离从动轮与张紧轮。

　　若皮带粘连轮槽，可缓慢转动皮带轮辅助取下，避免暴力拉扯；拆下后对比新皮带型号、尺寸，确认完全一致。

　　步骤3：安装新皮带

　　将新皮带平稳嵌入从动轮槽内，再缓慢套入主动轮槽，最后绕过张紧轮。

　　安装时保持皮带自然舒展，不得扭曲、折叠；联组三角带需确保所有带条同时入槽，无单条悬空、错位现象。

　　手动转动皮带轮2-3圈，检查皮带是否顺畅入槽、无卡滞、无跑偏，确认与轮槽贴合紧密。

　　步骤4：初步张紧与固定

　　顺时针调节电机底座调节螺栓，缓慢移动电机远离从动轮，或调节张紧轮螺杆，使皮带初步张紧（无明显松弛下垂）。

　　用扭力扳手按设备标准力矩拧紧电机固定螺栓（一般M12螺栓力矩40-50N・m），张紧轮螺母同步紧固。

　　重新安装皮带防护罩，完成更换基础操作，进入核心环节——松紧度调整。

　　三、松紧度准确调整：保障传动效率的核心

　　行星式球磨机皮带松紧度直接影响传动效率（打滑率）、轴承负荷、皮带寿命：过松易打滑、丢转，研磨效率下降，皮带发热老化；过紧会增大电机负载、加速皮带拉伸，导致主轴轴承、电机轴承异常磨损、发热异响。需结合经验法与仪器法，调整至标准范围。

　　1.松紧度判断标准（行星式球磨机通用）

　　手压挠度法（现场常用）：在两轮中心距中点位置，用拇指施加3-5kg压力（约成年男性拇指力度），皮带垂直下沉量10-20mm为好。

　　中心距＜500mm：下沉量8-12mm；中心距500-800mm：下沉量12-18mm；中心距＞800mm：下沉量15-20mm。

　　扭转测试法：用两指捏住皮带中点，可**轻松扭转45°-90°**为合适；扭转角度＞90°为过松，无法扭转或＜30°为过紧。

　　张力计测量法（标准）：用皮带张力计检测，行星式球磨机三角带标准张力参考：SPB型带120-150N、SPA型带80-120N，以设备说明书参数为准。

　　2.松紧度调整操作步骤

　　微调电机位置：再次松开电机固定螺栓，用调节螺栓小幅度移动电机（每次旋转1/4-1/2圈），同步观察皮带挠度。

　　对称调节（双螺栓底座）：前后调节螺栓同步等量调整，避免电机倾斜、皮带跑偏；调节后用手转动皮带轮，确认无卡滞、无异常声响。

　　张紧轮辅助调节：若配备手动张紧轮，可通过调节螺杆微调张紧轮压力，弥补中心距调整不足，确保皮带张力均匀。

　　热态复检（关键）：调整完成后，启动球磨机空载运行15-30分钟，待皮带发热、伸长稳定后，再次检查松紧度，若松弛需二次微调。

　　负载验证：空载正常后，加入标准研磨物料进行负载运行30分钟，观察皮带是否打滑、有无异响、电机电流是否稳定；若出现打滑（皮带冒烟、转速下降），需小幅张紧；若电机电流过高、轴承发热，需适度放松。

　　3.调整禁忌与避坑要点

　　严禁一次性大幅张紧皮带，避免皮带瞬间过载断裂、轴承损坏。

　　多联组皮带需同时更换、同步调整，禁止单根更换，防止受力不均、新皮带过早损坏。

　　调整后确保皮带轮共面度达标，若皮带跑偏，需校正轮轴位置，而非靠过紧强行纠正。

　　皮带避免接触油污、化学试剂，若沾污需立即清洁，防止老化打滑。

　　四、维护周期与长效保障

　　日常巡检：每班运行前检查皮带松紧度、有无破损，发现异常立即调整。

　　定期维护：每3个月检查一次张力，每6-12个月更换一次皮带（根据运行时长、负载调整）。

　　效率优化：松紧度达标可使传动效率达95%以上，减少打滑损耗，降低电机能耗10%-15%，同时延长皮带、轴承寿命30%以上。

　　综上，行星式球磨机皮带更换与松紧度调整是基础但关键的维护工作，核心在于安全操作、配件匹配、张紧、热态复检。严格遵循“拆卸—清洁—安装—初步张紧—准确微调—负载验证”流程，将皮带挠度控制在10-20mm标准范围，既能杜绝打滑、丢转问题，保障研磨效率稳定，又能减少传动部件磨损、降低设备故障率。日常做好皮带巡检与定期维护，可让行星式球磨机始终处于快速运行状态，为粉体加工生产提供可靠保障。
