全自动接触角测量仪

全自动接触角测量仪

LD-JC3
全自动接触角测量仪

全自动接触角测量仪简介

山东莱恩德智能科技有限公司推出的LD-JC3全自动接触角测量仪,采用先进的外形图像分析技术(Shape Image Analysis),实现样品表面接触角、润湿性、表界面张力、表面能、滚动角(滑落角)、前进/后退角及滞后性等参数的精准测量。

接触角(Contact angle)是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。

全自动接触角测量仪高度自动化,支持多点智能检测,可集成自动化生产线,为科研与工业应用提供高效、可靠的表面性能分析解决方案。
选择莱恩德智能科技,您将获得:
○ 全自动智能测量——一键完成多点接触角检测,支持自动液滴分配与图像捕捉
○ 高精度图像分析——采用德国工业级远心变焦变倍式进口配置,确保数据精准可靠
○ 动态润湿性分析——可测滚动角、前进/后退角及滞后性,全方面评估材料表面特性
○ 在线拟合功能——兼容自动化流水线,实现工业级在线质量监控
○ 多模型计算软件——内置Young-Laplace、Circle method等算法,支持自定义分析
○ 专业定制服务——根据需求提供个性化测量方案与技术支持
现在行动,立享优惠!立即联系我们,获取更多产品详情和专属折扣,提升您的表面分析效率!莱恩德智能科技——以创新科技赋能材料研究与工业检测!

  • 产品说明
  • 产品优势
  • 技术参数

全自动接触角测量仪应用

全自动接触角测量仪广泛应用于各个行业领域,在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域,接触角测量已经成为了一项评估表面性能的重要仪器。(部分测试功能需要选购专门附件完成)

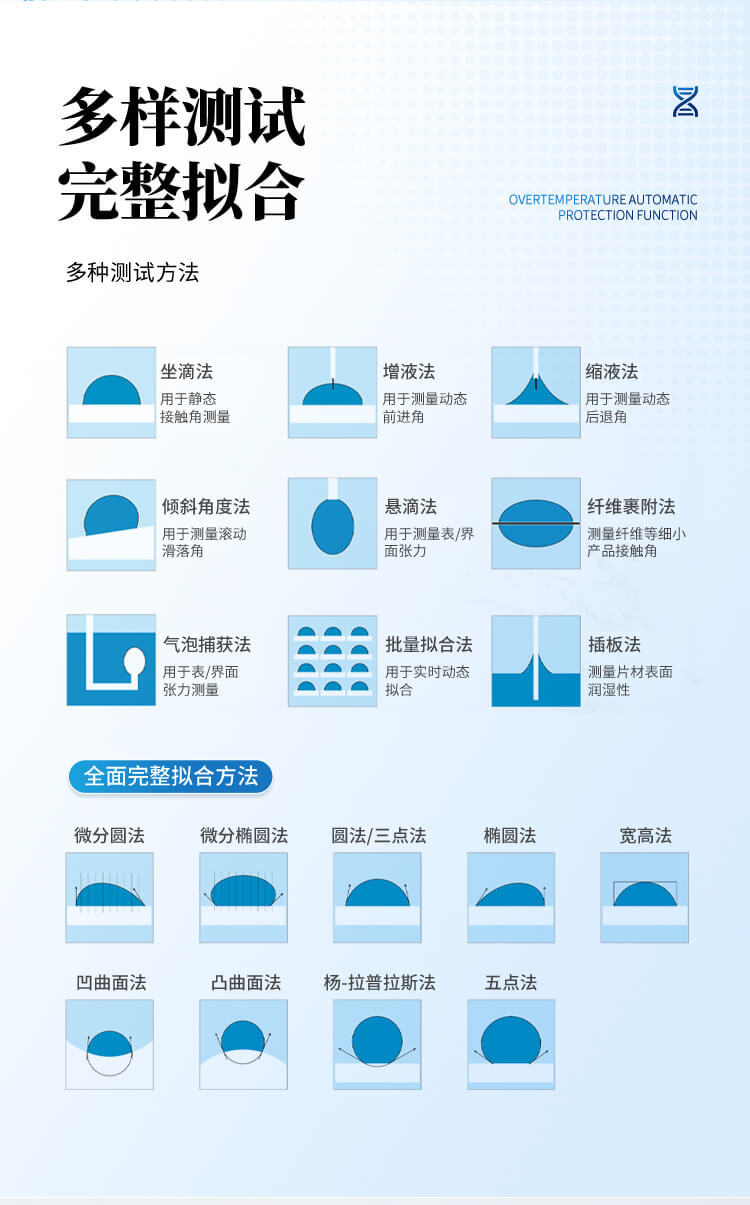

1、液体在固体表面的铺展、渗透、吸收等润湿行为,座滴法测量静态接触角;
2、材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量;
3、吸收材料的连续实时研究及过程记录,接触角随时间变化曲线分析;
4、各种特殊材料的接触角测量,如粉末、弯曲曲面、超疏水/超亲水样品;
5、附着滴法测试材料浸没在液体中的接触角测试;
6、悬滴法测量各种液体表界面张力及其极性、色散分量;
7、计算固体表面自由能(Surface free energy),及其极性色散分量分析;
8、分析液体在固体表面的粘附功(Adhersion),评估固体表面均匀性、清洁度等;


全自动接触角测量仪设备原理

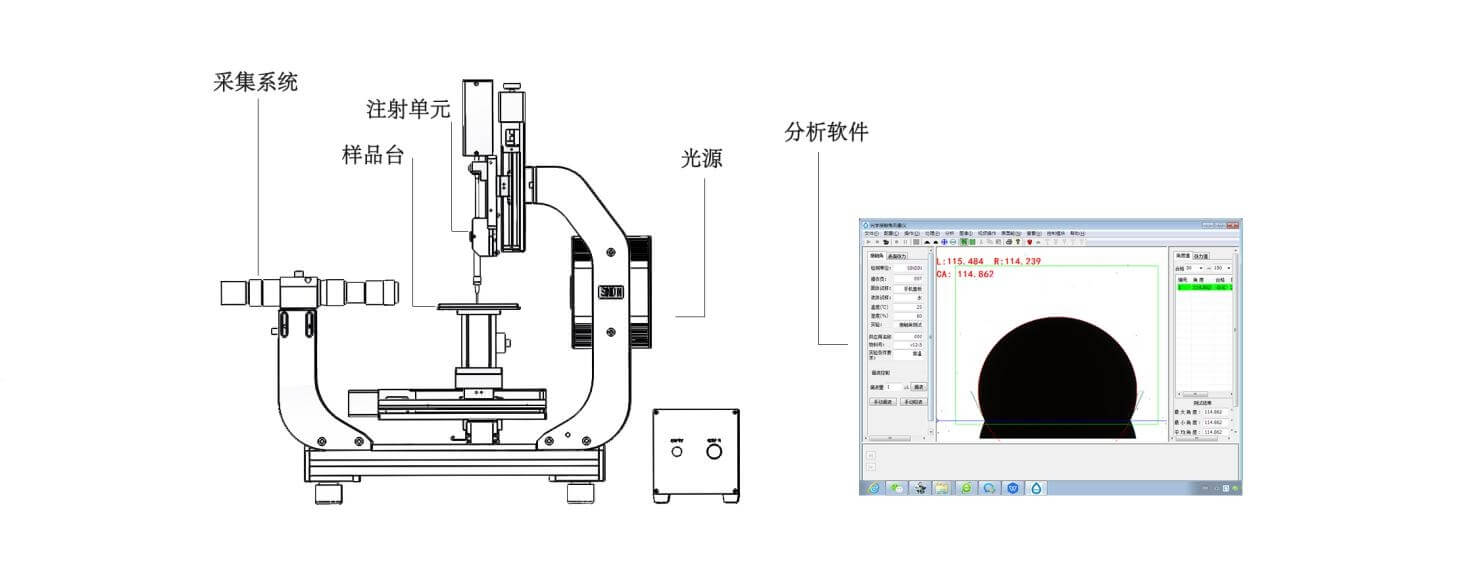

全自动接触角测量仪

如上图、全自动接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成,设备采用光学成像的原理。
光源采用密集LED冷光设计,发光均匀,图像清洗,寿命长;
注射单元采用高精度注射泵进液,由软件定量定速控制,滴液稳定,精度很高,注射单元自动上升下降接液;
样品台采用三维自动位移装置,全软件控制,实现自动定点定位测量,可根据不同产品设置不同测试方案;
采集系统采用黑白进口CCD相机,拍摄稳定,图像清晰,真实可靠,镜头采用德国工业级远心变焦变倍式进口配置,0.7-4.5倍放大可调3mm微调,成像无畸形失真;
分析软件功能强大,具备一键式全自动拟合能力,具备国际更先进的拟合方法,满足各种液滴形态的精确拟合;

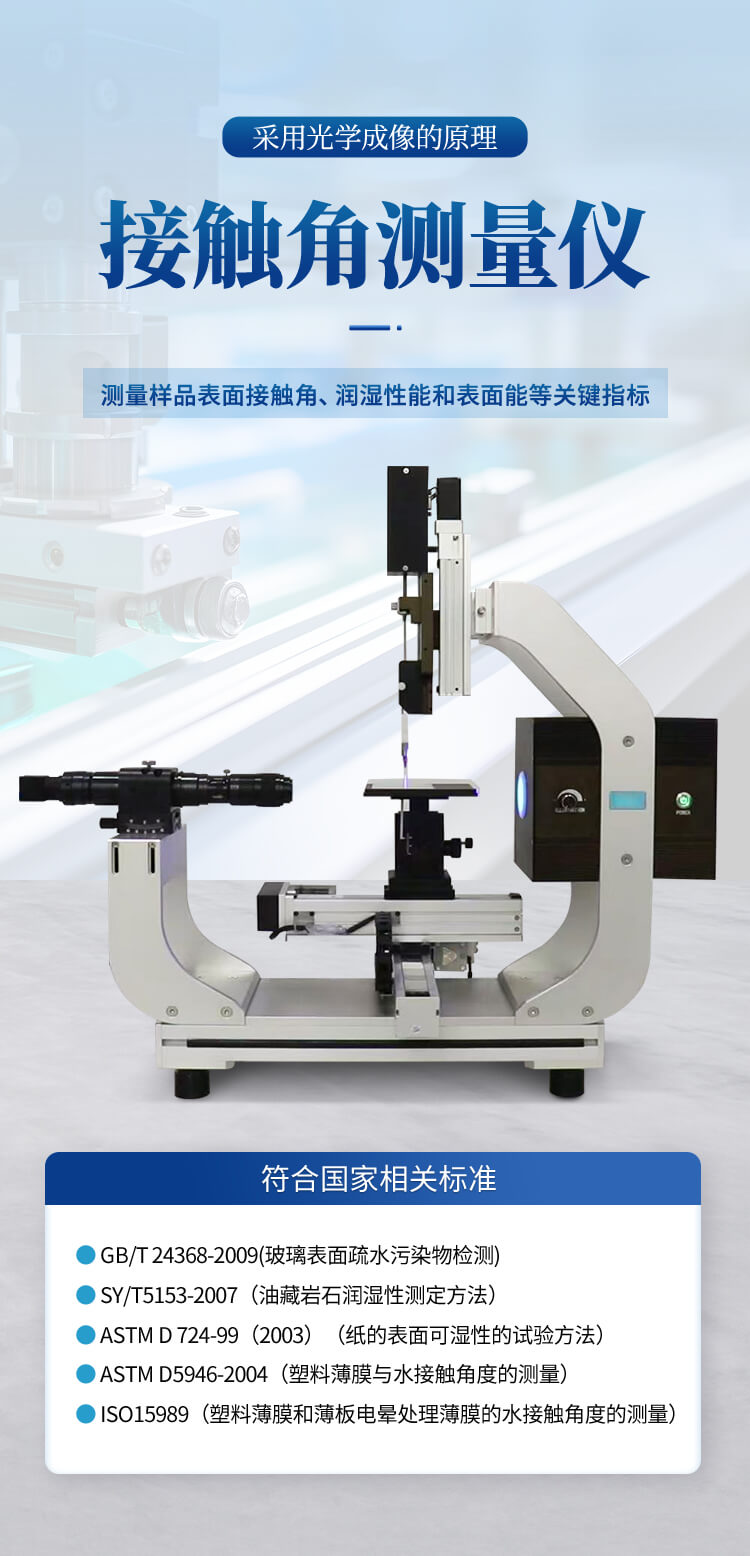

全自动接触角测量仪符合国家的相关标准

1、GB/T 24368-2009(玻璃表面疏水污染物检测);
2、SY/T5153-2007(油藏岩石润湿性测定方法);
3、ASTM D 724-99(2003)(纸的表面可湿性的试验方法);
4、ASTM D5946-2004(塑料薄膜与水接触角度的测量);
5、ISO15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量);


全自动接触角测量仪售后服务

1、常规型号,闪电发货;
2、全球仪器整机两年质保;
3、提供售前免费实验服务;
4、全球仪器软件终身免费在线升级;
5、总部定期操作及理论知识培训;
6、仪器终身校准维护保养服务;

  • 主机采用高强度航空铝合金结构搭配模块化设计理念,自主研发的集成芯片电路控制,采纳国际上乘进口接触角设备的设计精华与配置,保证仪器具有极强的稳定性

  • 拥有全球更先进接触角分析方法,满足所有种类液滴成像的精确拟合,其中包括恒美独有的微分椭圆与微分圆特殊液体成像拟合方法

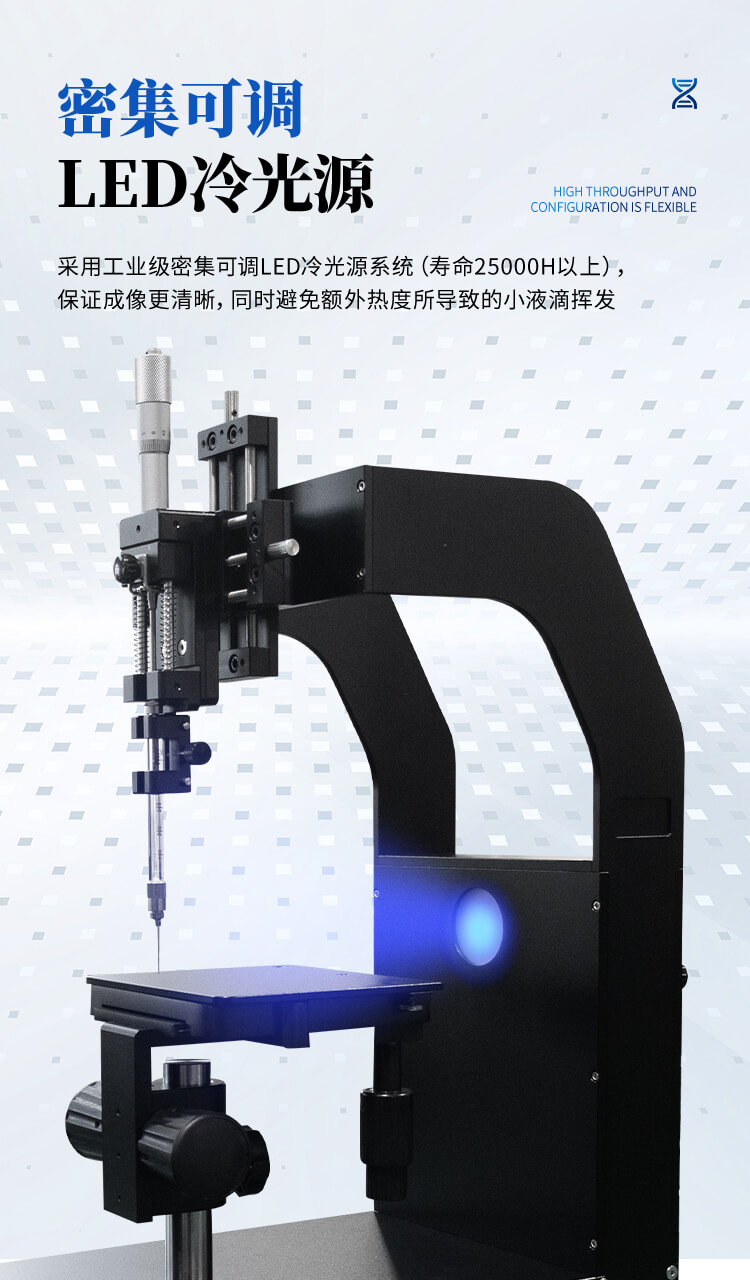

  • 采用工业级密集可调LED冷光源系统(寿命25000H以上),保证成像更清晰,同时避免额外热度所导致的小液滴挥发

  • 采用高性能日本原装进口工业机芯,工业级远心变焦变倍镜头,基本可达到图像无失真情况,确保理想的成像效果

  • 国内首一家提供德国进口的接触角测量校准样,确保仪器的精准性,角度校准标准片3°5°8° ;60°90°120°;115°(选配)

  • 具备双边接触角测量快速拟合功能,更全方面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况

  • 采集系统设计灵活,适用于绝大部分测量环境,简单应付多种复杂的样品表面测量

  • 动态拍摄、视频快速测试数据,可以连续性记录测试接触角的变化,再由软件自动批量拟合

  • 采用USB2.0标准接口,数据传输速度快,兼容性高,成像稳定性强

  • 一键式多点测量,自动进样→自动接液→自动测量→自动换点

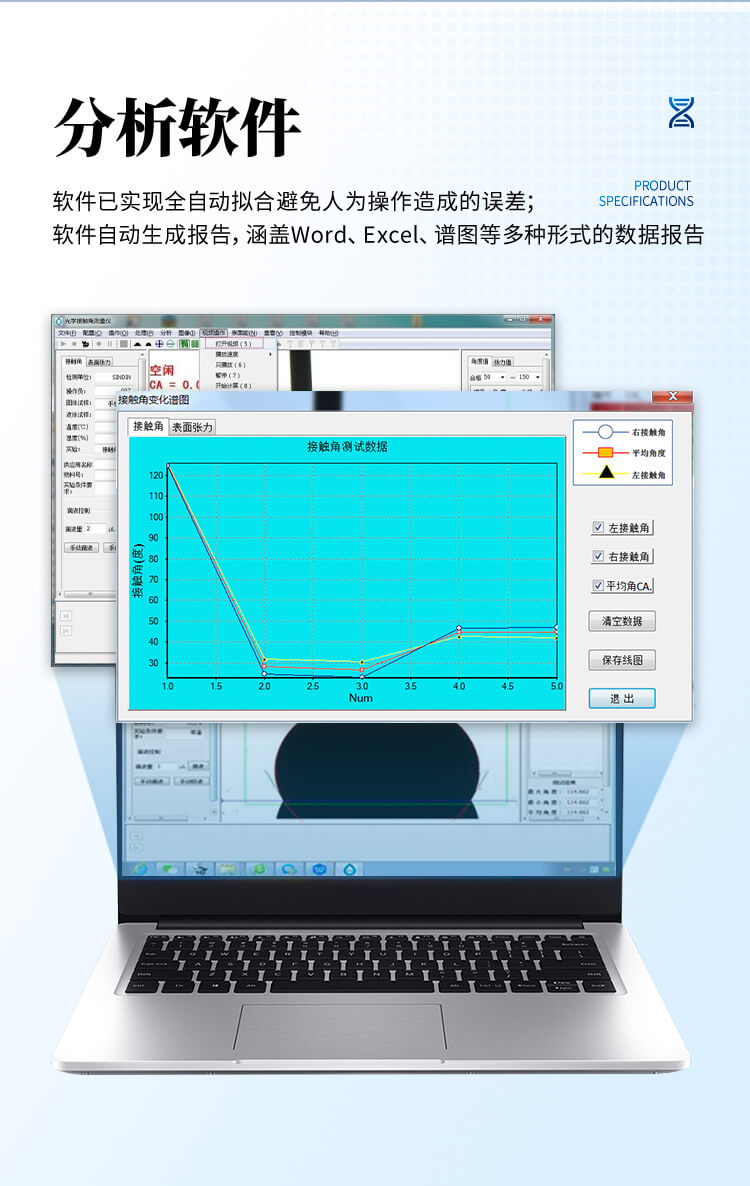

  • 采用国际先进的计算方法,软件已实现全自动拟合避免人为操作造成的误差

  • 软件自动生成报告,其中涵盖 Word形式、Excel形式、谱图形式等多种数据报告

  • 具备多种可选配功能件,我司研发团队雄厚可满足客户提出来的各种定制测量要求

  • 可保存针对不同样品的测试方案,下次测量对应样品时可直接选择相应方案

  • 样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案,后续如有同款产品可直接调取已存储方案直接开展测试

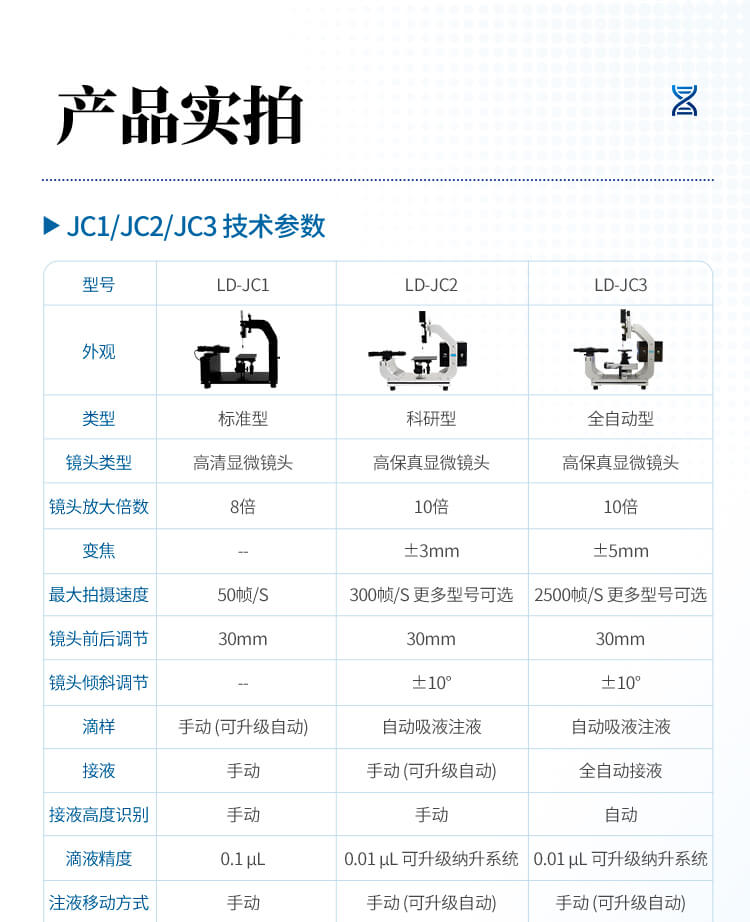

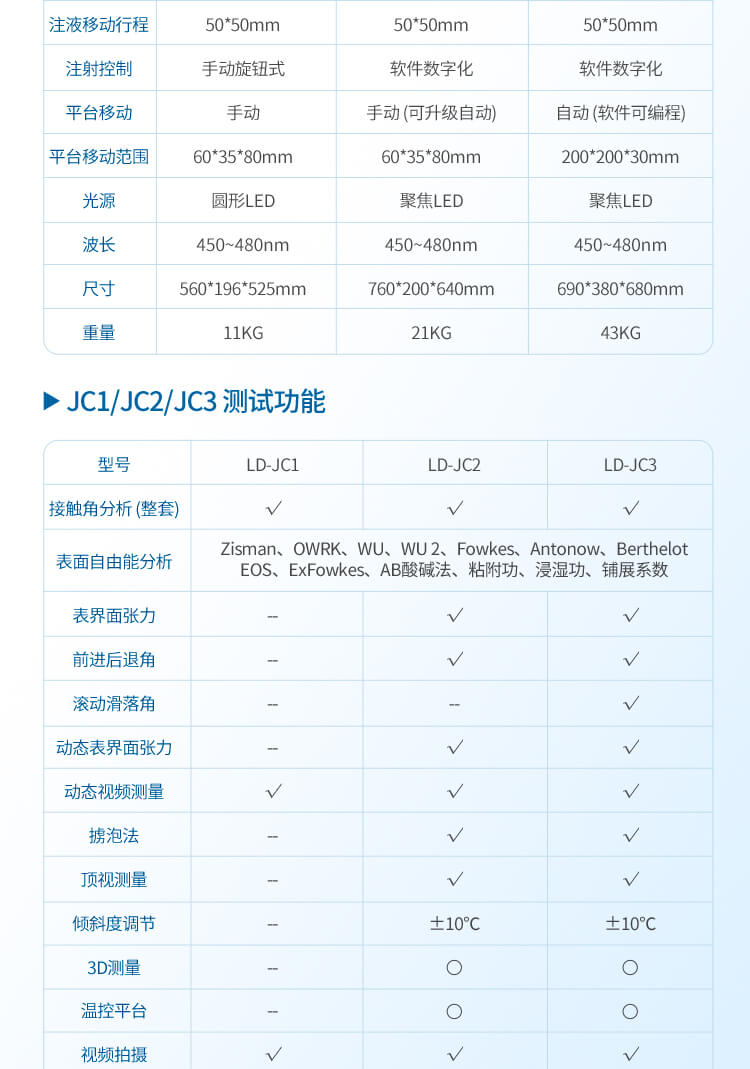

接触角主机
外形尺寸690mm(长)*380mm(宽)* 680mm(高)
重量43KG
电源220V / 60HZ
光源系统
光源密集LED可调节蓝色基调工业级冷光源
寿命使用寿命达贰万伍仟小时以上
注射单元
注射器专用配套高精密石英注射器、容量500μL
滴液软件控制自动进液,精度高达0.01μL
注射单元移动软件自动升降行程60mm; 左右30mm
采集系统
CCDSONY原装进口高速工业级芯片、25帧/S、130W像素
镜头0.7-4.5倍高清工业级连续变倍式显微镜
采集系统调节前后50mm(3mm微调)、视角角度可调(平视、俯视、仰视、360°旋转等多视角观察)
样品台装置
工作台面尺寸120mm*150mm(可根据实际样品尺寸定制)
最大样品尺寸6寸
样品台移动

前后移动 自动,行程200mm,精度0.01mm

左右移动 自动,行程200mm,精度0.01mm

上下移动 手动,行程30mm,精度0.01mm

分析软件
接触角测量范围0-180°
接触角测量精度±0.1°
表界面张力测量范围0-2000mN/m
表界面张力测量精度0.01 mN/m
分析软件功能

1、国内最先进的接触角测量分析软件自动拟合法(一键自动拟合,不存在人工误差)包括:

①圆法拟合(Circle method)

②椭圆/斜 椭圆拟合法(Ellipse/Oblique ellipse)

③LY

④微分椭圆法/微 分圆法(Differential circle / Differential ellipse)

2、动态接触角拟合(批量拟合多张图像)包括:润湿性能测试 (Wettability)、视频连续拟合计算(Video analysis)

3、表面能计算(Surface energy)

4、表界面张力测量(Surface tension)

5、前进后退角测量(Advancing and receding angle)

6、粘附功(Adhesion work)

7、自动样品批量测量方案设置功能(支持指定样品的测试方案设定及调取自动测试方案)

8、 样品方案设定:可根据实际样品尺寸规格在软件中设置测量方案,后续如有同款产品可直接调取已存储方案直接开展测试

9、一键式多点测量(可多次循环):自动进样→自动接液→软件自动完成测量→自动换下一个点位

10、可针对不同样品设置测量方案并可保存,方便下次再次测量同一类样品时直接调取测量
