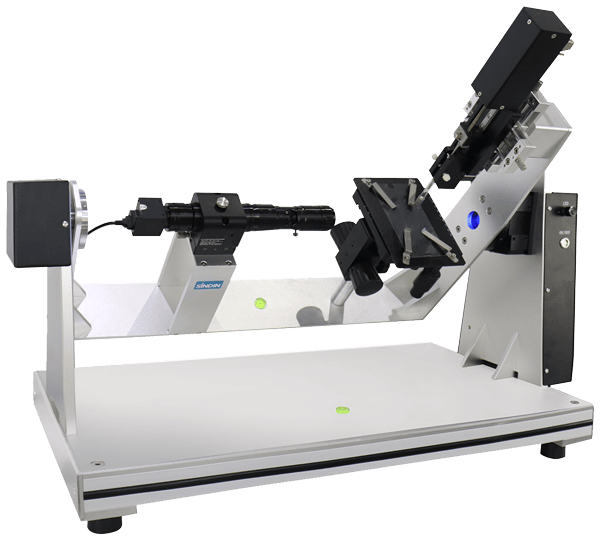

全自动倾斜角测量仪

全自动倾斜角测量仪应用领域

全自动倾斜角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、 化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域 ，接触角测量已 经成为了一项评估表面性能的重要仪器。（部分测试功能需要选购专门附件完成）

1、液体在固体表面的铺展、渗透、吸收等润湿行为 ，座滴法测量静态接触角。

2、材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量。

3、吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析。

4、各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品。

5、附着滴法测试材料浸没在液体中的接触角测试。

6、悬滴法测量各种液体表界面张力及其极性、色散分量。

7、计算固体表面自由能（ Surface free energy），及其极性色散分量分析。

8、分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

全自动倾斜角测量仪原理

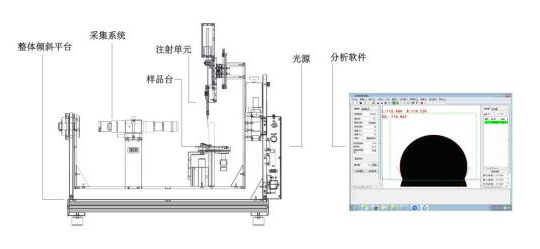

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、整体倾斜平台、分析软件六大部分组成 ，设备采用光学成像的原理。

①光源采用密集 LED 冷光设计，发光均匀，图像清洗，寿命长。

②注射单元采用高精度注射泵进液， 由软件定量定速控制，滴液稳定，精度极高。

③样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制。

④采集系统采用黑白进口 CCD 相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.7-4.5 倍放大可调，成像无畸形失真。

⑤整体倾斜平台采用软件高精度控制倾斜，精度高达 0.01 °。

⑥分析软件功能强大，具备一键式全自动拟合能力，具备国际最领先的拟合方法，满足各种液滴形态的精确拟合。

全自动倾斜角测量仪国家符合标准

1、GB/T 24368-2009(玻璃表面疏水污染物检测)；

2、SY/T5153-2007（油藏岩石润湿性测定方法）；

3、ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4、ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5、ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

• 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际顶尖进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性。

• 拥有全球先进接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括恒美独有的微分椭圆与微分圆特殊液体成像拟合方法。

• 采用工业级密集可调 LED 冷光源系统（寿命25000H 以上） ，保证成像更清晰，同时避免额外热度所导致的小液滴挥发。

• 采用高性能日本原装进口工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保最佳的成像效果。

• 采用 USB2.0 标准接口 ，数据传输速度快，兼容性高，成像稳定性强。

• 采用国际领先的计算方法，软件已实现全自动拟合避免人为操作造成的误差。

• 采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量。

• 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合。

• 具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况。

• 国内首家提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片 3 ° 5 °8 ° ；60 °90 ° 120 ° ；115 °（选配）。

• 软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告。

• 具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求。

• 具备前进后退角测量功能，便于最高效的测量样品表面稳定性能。

• 具备滚动角测量功能，可智能分辨材料表面滑落点以及此类方式前进后退角测量。
